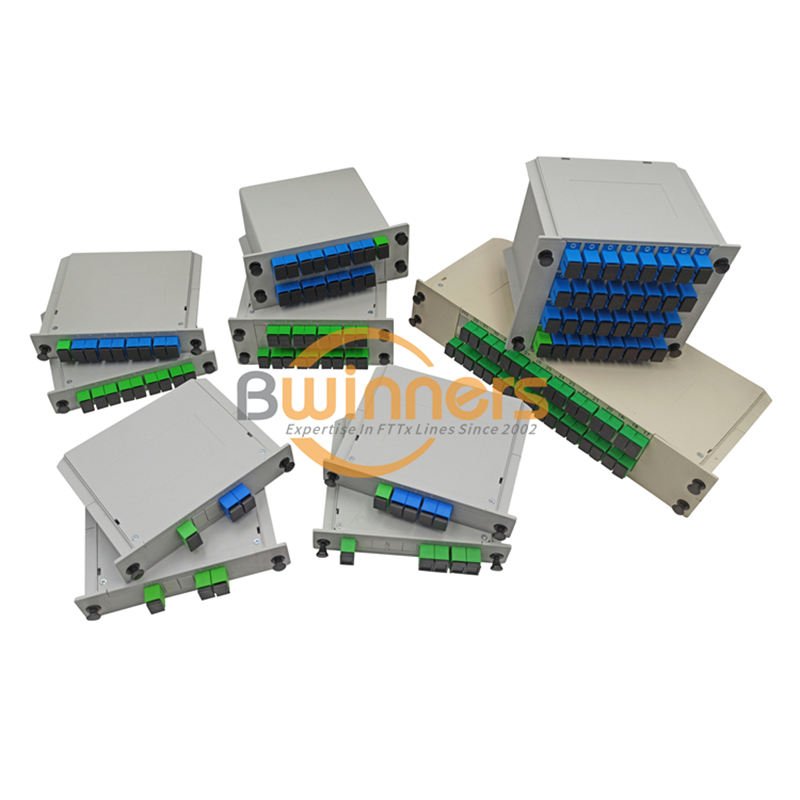

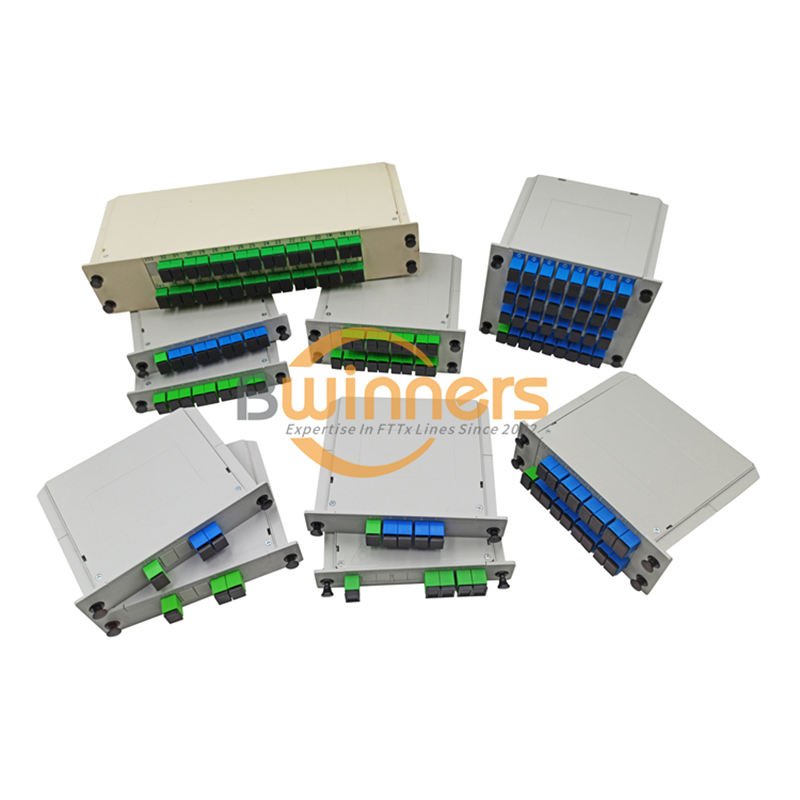

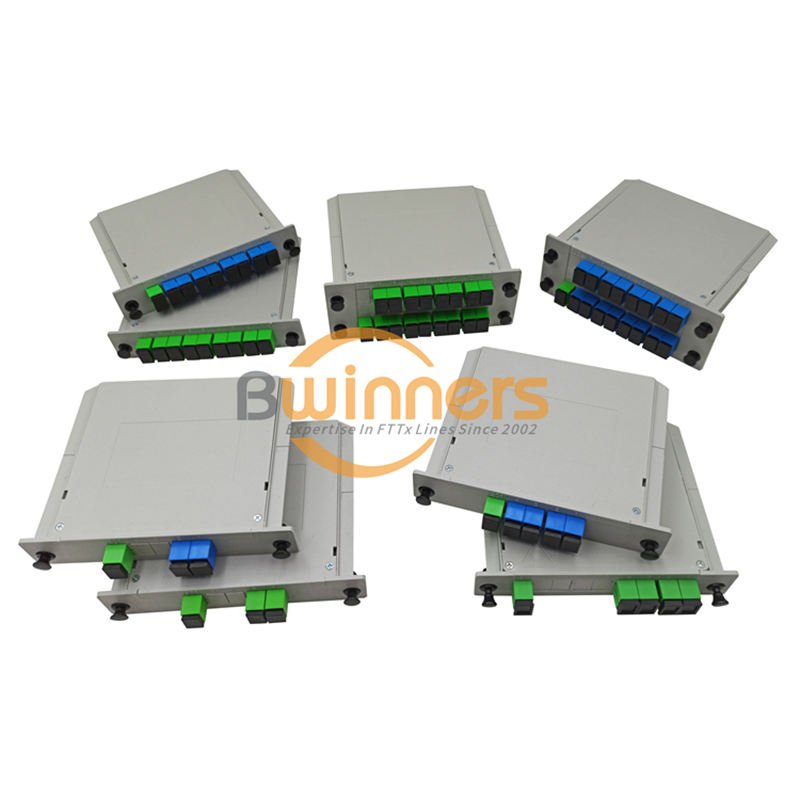

插入模块1x8 SC/UPC分光箱型号:BWN-PLC-IM-1X8-SC-UPC

插入模块1×8 SC/UPC分光箱型号专为FTTX安装而设计,确保最高水平的即插即用性能。这些分路器采用单模设计,增加了分路比,节省了空间。分离器完全防尘、防震。工作温度范围为-40°C ~ +50°C(工作)/ -40°C ~ +75°C(存储),具有低插入损耗、高返回损耗、高性能传输速率等特点。manbetx体育开户Bwinners以低廉的价格提供各种光纤PLC分路器,现在就给我们发电子邮件订购!

  • 模型:BWN-PLC-IM-1X8-SC-UPC
  • 拆分器类型:ABS箱型
  • 连接器类型:SC/LC/ST APC/UPC
  • 光纤类型:G657A或定制
  • 纤维直径:0.9mm/2.0mm/3.0mm
  • 光纤长度:1m或定制
  • 符合:Telcordia GR-1209-CORE GR-1221-COR
  • 工作波长:1260nm-1650nm
  • 回波损耗:55dB
  • 工作温度:-40~85℃
表1-1XN PLC分配器
参数 1×2 1×4 1×8 1×16 1×32 1×64
工作波长(nm) 1260~1650
纤维类型 G657A或客户指定
插入损耗(dB)(P/S级) 3.8/4.0 7.1/7.3 10.2/10.5 13.5/13.7 16.5/16.9 20.5/21.0
损耗均匀度(dB) 0.4 0.6 0.8 1.2 1.5 2
退货损失(dB) 55 55 55 55 55 55
极化相关损耗(dB) 0.2 0.2 0.2 0.25 0.3 0.35
方向性(dB) 55 55 55 55 55 55
波长相关损耗(dB) 0.3 0.3 0.3 0.5 0.5 0.5
温度稳定性(-40~85℃)(dB) 0.4 0.4 0.4 0.5 0.5 0.5
工作温度(℃) -40~85
存储温度(℃) -40~85
设备尺寸(mm) (L×W×H) 40×4×4 40×4×4 40×4×4 50×4×4 50×7×4 60×12×4
模块尺寸(mm) (L×W×H) 100×80×10 100×80×10 100×80×10 120×80×18 140×115×18 140×115×18
Mini-Module尺寸(mm) 60×7×4 60×7×4 60×7×4 60×12×4 80×20×6 100年x40x6
表2- 2xn PLC分配器
参数 2×2 2×4 2×8 2×16 2×32 2×64
工作波长(nm) 1260~1650
纤维类型 G657A或客户指定
插入损耗(dB) 4 7.6 11 14.4 17.5 21
损耗均匀度(dB) 0.6 1 1.2 1.5 1.8 2.2
退货损失(dB) 55 55 55 55 55 55
极化相关损耗(dB) 0.2 0.2 0.3 0.3 0.4 0.4
方向性(dB) 55 55 55 55 55 55
波长相关损耗(dB) 0.3 0.4 0.5 0.5 0.5 0.5
温度稳定性(-40~85℃)(dB) 0.4 0.4 0.4 0.5 0.5 0.5
工作温度(℃) -40~85
存储温度(℃) -40~85
设备尺寸(mm) (L×W×H) 40×4×4 50×4×4 50×4×4 50×7×4 60×7×4 60×12×4
模块尺寸(mm) (L×W×H) 100×80×10 100×80×10 100×80×10 120×80×18 120×80×18 140×115×18
Mini-Module尺寸(mm) 60×7×4 60×7×4 60×7×4 60×12×4 80×20×6 N/A

光分路盒是一种采用二氧化硅光波导技术制造的光功率管理器件。

分光箱具有体积小、可靠性高、工作波长范围宽、通道间均匀性好等特点,被广泛应用于PON网络中,实现光信号功率的分光。

manbetx体育开户Bwinners提供全系列的1xN和2xN分路器产品,为特定应用量身定制。所有产品均符合GR-1209-CORE和GR-1221-CORE要求。

更多的图片

PLC分路器介绍

光纤PLC分配器< / >是一种连接两根或两根以上光纤的设备。该产品的主要功能是将信号分割并通过不同的通道传输。这可以用于同时连接多个设备。例如,如果你想把两台pc连接在一起,你可以使用这个产品来分割它们之间的信号,这样它们就可以相互通信。

光纤分配器

材料PLC分配器

PLC分板采用铝合金和高强度塑料制成,具有耐冲击、耐热、耐低温等特点。

PLC分路器结构

1光纤
N光纤
PLC)
输入光
输出光

PLC分路器结构

PLC分路器的特点

  1. 低插入损耗
  2. 高回报损失
  3. 良好的可交换性
  4. 良好的温度稳定性。可选配过载保护和短路保护功能,使其在高压、高湿、粉尘污染环境下工作更加可靠
  5. PLC是高质量、低成本性能的最佳选择。
  6. PLC是一种体积小、可靠、安全、环保的电路。
  7. 广泛的应用可与PLC工艺一起使用。
  8. 具有较高的自动化程度和供电能力。
  9. 各种耦合比
  10. 环境稳定
  11. 单模和多模可用
  12. 高通道计数
  13. 宽波长范围
  14. 定制化包装与配置

类型PLC分配器

  1. 裸光纤PLC分配器< / >
  2. 无块迷你光纤PLC分配器< / >
  3. 盒式PLC分配器< / >
  4. ABS盒插入模块< / >
  5. 机架式PLC分配器< / >

PLC分路器的类型

光纤PLC分线器的优点

它的主要优点是可以扩展设备之间的距离,并以更快的速度传输数据。这在有许多设备且每个设备的带宽有限的大型安装中特别有用。

另一个优点是你可以使用相同的光缆< / >用于发射和接收。这意味着您不必担心在您的安装周围移动时丢失一些传输能力。

对于其他的,可以从以下几个方面得到PLC分线器的优点:

  1. 可靠性高,响应速度快
  2. 拥有成本低
  3. 减少网络流量,提高网络性能
  4. 易于安装,维护和故障排除
  5. 它可以用于远距离数据传输,特别是大量数据从一个地方传输到另一个地方。
  6. 光纤分线器还可用于高速互联网连接和电话线连接。
  7. 适用于不同应用程序的不同版本

为什么是PLC分配器

PLC分配器允许您同时使用多个电源插座。例如,如果你的工作台背面有两个电源插座,你可以把两个独立的电动工具或设备插到每个插座上。这使得它更容易移动,而不必拔下所有的插头,拖着它沿着一个又一个电路。如果你有两个以上的插座,这也可以作为一种方式,多台机器一次供电使用一个插座。

PLC光纤分路器的应用

PLC分配器有不同的尺寸,可用于许多不同的应用,如手机充电,电加热,电风扇等。它们也被称为功率分配器,这不仅对大型家用电器有帮助,而且让你可以灵活地控制你想要的东西。

PLC光纤分配器用于连接两条或多条光纤,并将其拆分为两条或多条不同的光纤。它还可以用于连接和分割单个光纤到多个光纤。

它被用于测试、监控、控制和自动化应用。它可以用作被动或主动分路器。

PLC光纤分线器有很多应用,如:

  • 电信:用于电话网、有线电视网络、有线电视系统和卫星系统。
  • 通信网络:用于广播业务、数据通信业务(如互联网)、语音通信业务(如电话)和视频通信业务(如视频会议)。
  • 工业应用:用于工业自动化系统,如可编程逻辑控制器(plc)、过程控制系统(PCSs)、监控和数据采集系统(SCADA)等。
  • 以前的建筑
  • 光纤通信系统
  • 光纤接入网
  • 光纤传感器
  • 光纤有线电视网络
  • 局域网

PLC光纤分路器的应用

PLC光纤分路器制造

manbetx体育开户Bwinners是一个领导者制造公司,使耐用的质量PLC光纤分线器< / >,我们在中国有自己的工厂生产PLC分线器。我们致力于为FTTx网络系统提供耐用、优质的光纤分路器,并为客户提供具有成本效益的价格,以发展和繁荣他们的业务。

PLC FOS的质量控制

manbetx体育开户Bwinners始终为客户提供高品质的光纤分路器产品。公司长期以诚信为本,以质量为本。

光谱检测
端面检测
衰减检测

PLC FOS的质量控制

PLC分路器封装

manbetx体育开户Bwinners PLC分线器一直采用硬卡通包装,但我们也接受定制包装,如果您在包装上有定制要求,请告诉我们。

一般情况下,迷你分离器1或2件装在一个小的吸塑盒里,外面用纸箱装。

PLC分路器封装
